Что такое автоматизированная система парковки автомобилей? Чего вы не знали о Башне? Что такое автоматизированная система парковки автомобилей?

Aug 5th, 2021

Что такое полностью автоматизированная система парковки? - Это новейшие, инновационные технологии и возможности, которые эти системы дают нам в реальной жизни: минимальное участие человека в процессе парковки.


Автоматизированные парковочные системы - сложное, инновационное и современное оборудование, каждая такая парковка разрабатывается и проектируется на заводе для конкретной локации и может быть систематизирована весьма условно, решения используются часто или реже, многие конструкции могут быть похожи внешне, но иметь в системе принципиально разные способы перемещения машин, их можно разделить на две большие группы - паллетные и беспаллетные, также можно разделить на башенные и плоские, системы, имеющие центральный проход для манипулятора и занимающие всю ровная плоскость.



Какие типы многоуровневых парковочных систем существуют?

Автоматизированные парковочные системы позволяют размещать больше автомобилей на меньшей площади, отказываясь от атрибутов классических парковок: проездов, пандусов, пассажирских лифтов и лестниц, освобождая место для главного – парковки автомобилей. Автоматизированные парковочные системы значительно увеличивают коэффициент использования пустых площадей при парковке, в том числе в совмещенных объектах (жилых, торговых и офисных помещениях).


Первыми в эволюции вертикальных парковок были подземные и наземные пандусные многоярусные паркинги, позволяющие использовать лифтовые подъемники, механизированные и автоматизированные подъемники и манипуляторы.


По способу управления автоматизированные парковки бывают полуавтоматическими и автоматическими. Автоматическая парковка работает без участия операторов, в отличие от полуавтоматической. Однако для этого требуется сложная система управления с дополнительным программным обеспечением, исключающая сбой при приеме-сдаче автомобиля.

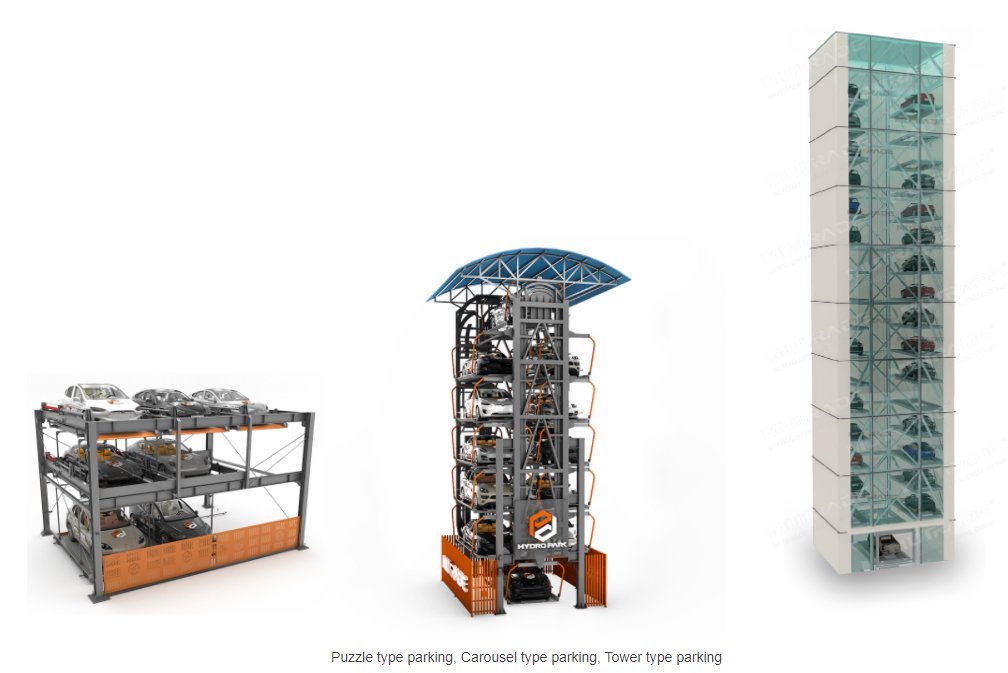

По конструкции многоуровневые парковки делятся на: карусельные парковки, башенные парковки и системы парковки-головоломки.


В этой статье мы рассмотрим одно из высокоэффективных интеллектуальных решений для парковки — систему парковочных вышек.


Башенный паркинг представляет собой многоуровневую конструкцию с подъемным устройством со специальными вертикальными направляющими и приводом от главного привода, с использованием тяговых цепей для скоростного вертикального перемещения автомобиля, для горизонтального перемещения поддонов/платформ на парковочные места, которые падают на слева и справа от самого подъемника, привод балок осуществляется мотор-редукторами.


Парковочная система башенного типа предназначена для размещения легковых автомобилей типа седан или внедорожник.


Конструкция автоматизированного парковочного оборудования TOWER представляет собой металлический каркас и размещается в здании/сооружении или пристраивается вплотную к ним. Конструкцию можно обшить стеклом, поликарбонатом, крашеным сайдингом. Стальная конструкция оцинкована методом горячего погружения, что обеспечивает максимально долгий срок службы.


Как работает автоматизированная парковочная вышка

В автоматизированных парковочных системах башенного типа автомобили принимаются на хранение через специальное помещение и подаются на механизированное устройство, которое в автоматизированном режиме по определенному алгоритму без участия человека обеспечивает компактное размещение автомобилей на парковке. обслуживаемое ею пространство. Принцип работы заключается в точном определении расположения свободных и занятых мест и/или подсчете количества въезжающих и выезжающих автомобилей.


Система многоуровневой парковки АТП полностью автоматизирована и представляет собой целый комплекс, состоящий из компьютерного оборудования, датчиков движения, датчиков сканирования, камер видеонаблюдения, механизмов подъема и удаления автомобилей.


Давайте рассмотрим весь процесс размещения автомобиля на автоматизированной вышке-стоянке.


Автомобиль въезжает на парковочную рампу и полностью глушит двигатель. Крайне важно, чтобы автомобиль оставался на ручном тормозе. После этого водитель выходит из машины и закрывает ее. Далее машине присваивается идентификатор с уникальным номером или ключ-карта с серийным номером.


Центральный компьютер выступает в качестве основы для такой парковки. По всей конструкции парковочной системы установлены камеры, механические компоненты и необходимые датчики, что позволяет легко перемещать транспортные средства по всей территории парковки.


Встроенные сканирующие датчики определяют размер и массу автомобиля на предмет соответствия его парковочным габаритам, а также исключают возникновение ситуаций, при которых автомобиль может быть поврежден - самопроизвольное открытие багажника, дверей, капота при движении автомобиля в автостоянка. После этого механический вертикальный подъемник поднимает автомобиль и ставит его на свободное подходящее место. Система самостоятельно определяет свободные места, в соответствии с этим выбирая наиболее оптимальное расположение.


Как правило, этот процесс перевозки автомобилей занимает не более 3 минут. Благодаря наличию поворотных механизмов автомобиль будет развернут так, что водителю не придется выезжать задним ходом с парковки.


После перевозки автомобиля водитель получает ключ или карту, на которой может быть секретный код. Этот код является своеобразным идентификатором автомобиля и его местонахождения на стоянке.


Для того, чтобы забрать автомобиль, водитель предъявляет карту или ключ, которые сканируются системой, после чего механический подъемник «передает» автомобиль его владельцу.


Посмотрите видео-демонстрацию работы автоматизированной парковочной вышки.


Проект: Основные конструктивные части парковочной системы башни

1. Подъемная система: Подъемная система отвечает за подъем транспортных средств, которая в основном состоит из стальной конструкции, каретки (платформы), противовеса, системы привода, направляющих устройств, защитных устройств.


2. Система входа / выхода: в основном это автоматические двери, поворотный стол, сканирующее устройство, голосовые подсказки и т. д., которые обеспечивают безопасность пользователей и транспортных средств и быстро и точно находят транспортное средство.


Внутри паркинга на первом этаже, как правило, имеется поворотное устройство для возможности поворота автомобиля на 180° для выезда автомобиля капотом вперед. Это значительно упрощает и значительно сокращает время, необходимое для выезда автомобиля с парковки.


3. Раздвижная система: гребенчатая структура замены поддонов: новый метод замены, появившийся в последние годы для горизонтального перемещения поддона/платформы.


4. Электрические системы управления: Ядром управления является ПЛК с несколькими режимами работы, такими как сенсорный экран, ручной режим, режим обслуживания.


5. Интеллектуальные операционные системы: используйте интеллектуальную карту IC для управления доступом к транспортному средству, одна карта для одного автомобиля, захват изображения и контрастное изображение доступа к транспортному средству, предотвращение потери транспортного средства.


6. Мониторинг CCTV: ядром оборудования для мониторинга является усовершенствованный цифровой видеомагнитофон с жестким диском, который в основном состоит из 5 частей: фотографии, передачи, отображения, записи и управления, с функциями получения изображения, управления переключением, записи и воспроизведение.




Какие устройства безопасности есть на Tower Parking?

* Он управляется ПЛК с сенсорным экраном, что исключает неправильную работу

* Несколько устройств обнаружения безопасности настроены для обеспечения безопасной и надежной работы

* Устройство защиты от падения

* Устройство сигнализации для предотвращения проникновения людей или транспортных средств во время работы оборудования

* Сигнальное устройство для предотвращения превышения высоты и длины транспортных средств

* Устройство защиты от низкого напряжения, обрыва фазы, перегрузки по току и перегрузки

* Самоблокирующееся защитное устройство при отключении питания


Преимущества вертикальной автоматизированной парковки АТП

Автоматизированные или механизированные парковки, как их сегодня называют по-разному, сегодня все чаще встречаются в городах. Почему? Причин много, но зачастую они очень серьезные и другого решения просто нет, зачастую они связаны с нехваткой места или желанием его сэкономить, но в любом случае такая парковка даст вам возможность:


- Спроектируйте гараж, где нет места для обычного пандуса.

- Увеличить эффективность существующей площади под плоскую парковку в один этаж (15 м), за счет использования автоматизированной вышки-стоянки – 1,63 м кв. площади на 1 автомобиль.


Автоматизированные парковочные системы обладают такими преимуществами, как уникальное программное обеспечение, передовые технологии считывания номеров, видеозаписи и хранения и др. Автоматизированная парковочная система является наиболее доступным и удобным вариантом для использования на предприятиях, в общественных местах с большой проходимостью. Благодаря специальному ПО интеграция возможна практически на любом объекте: в аэропортах и на вокзалах; торговые, развлекательные и бизнес-центры; спортивные комплексы.


Автоматизированная система парковки практически исключает необходимость участия сотрудников в ее работе в процессе функционирования системы, тем самым исключая человеческий фактор. Обслуживание оборудования является исключением. Полностью автоматические системы будут особенно актуальны при интенсивном въезде/выезде транспортных средств.


Простота конструкции, высокая скорость парковки/подачи автомобиля, эффективное использование парковочного пространства отличают башенную парковочную систему от других механизированных парковок.

- Эффективное использование пространства: на 50 м2 можно разместить до 70 автомобилей (3 парковочных места)

- Удобство маневрирования: оснащен поворотной платформой (новички могут заходить и выходить спереди, возможность выбора входа/выхода в зависимости от индивидуальных особенностей объекта)

- Новейшая программа контроля качества (ноль дефектов и отказов, низкое энергопотребление и эксплуатационные расходы)

- Варианты исполнения: стандартный/поперечный, встроенный в здание/отдельно стоящий (независимый), с нижним/средним/верхним приводом

- Безопасность и надежность: многочисленные защитные устройства для обеспечения безопасности транспортных средств и пользователей

- Полностью автоматический и полностью закрытый режим работы для удобства пользователя и защиты от кражи и вандализма

- Современный внешний вид, высокий уровень интеграции

- Сверхнизкий уровень шума на высокой скорости

- Простота обслуживания

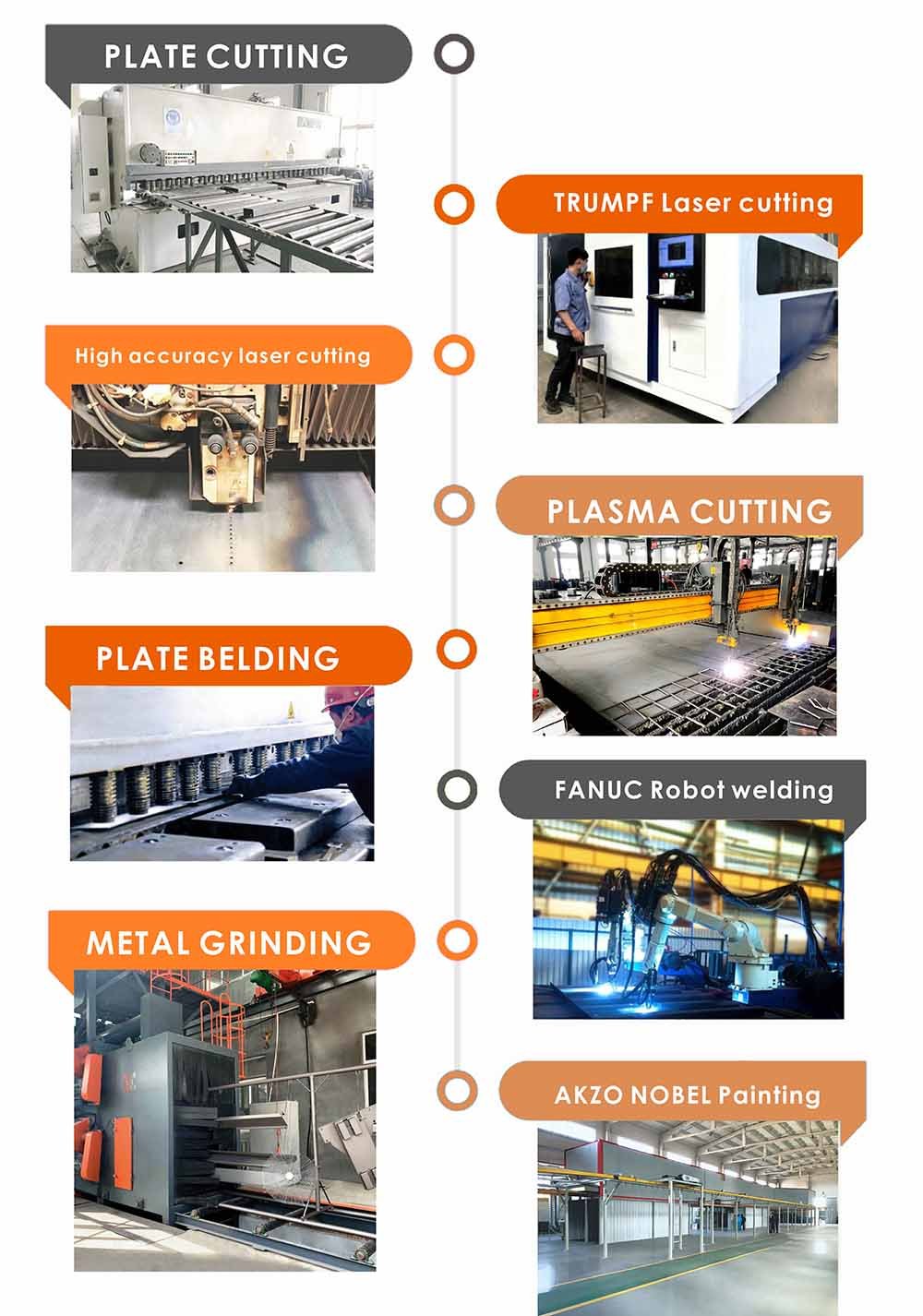

Технологичность оборудования

Используя современный токарный станок с ЧПУ, точность размеров заготовки может быть в пределах 0,02 мм. Мы используем роботизированное сварочное оборудование, которое может очень хорошо контролировать сварочную деформацию.


Использование высококачественных стальных материалов, специальной приводной цепи и специального двигателя для парковочной системы, которые обеспечивают долгий срок службы наших парковочных систем, стабильный усилитель; безопасный ход, низкий уровень аварийности и т. д.

Возможности интеграции парковочных башен

Этот башенный тип парковочного оборудования подходит для средних и крупных зданий, парковочных комплексов и гарантирует высокую скорость движения транспортных средств. В зависимости от того, где будет стоять система, она может быть низкой или средней высоты, встроенной или отдельно стоящей.


ATP предназначен для средних и больших зданий или для специальных зданий для автостоянок. В зависимости от пожеланий заказчика эта система может быть с нижним входом (наземное расположение) или со средним входом (подземно-наземное расположение). А также система может быть выполнена как в виде встроенных конструкций в существующее здание, так и быть полностью самостоятельной.


Как парковаться в автоматизированной парковочной системе TOWER?

Парковочная система башенного типа имеет наименьшее время стоянки или снятия автомобиля с парковки за счет кратковременности операций и высокой скорости выполнения основной операции - вертикального перемещения автомобиля на парковочное место. Въезд на парковочный поддон занимает очень мало времени благодаря простоте операции. Затем водитель выходит из машины, ворота закрываются, и машина просто начинает карабкаться на свое место. Достигнув необходимого уровня, парковочная система просто выдвигает поддон с автомобилем на пустое место и все! Процесс парковки завершен!


Время стоянки на стоянке башни составляет в среднем ± 2-3 минуты. Это очень хороший показатель со всех точек зрения, и если сравнивать, например, с процессом выезда с подземной парковки арены, то время подачи автомобиля с парковки башенного типа значительно меньше и, соответственно, выход гораздо быстрее.


Что такое полностью автоматическая автоматизированная система парковки? - это новейшие, инновационные технологии и возможности, которые они дают нам в реальной жизни:

- Человек не входит в систему парковки, он просто ставит машину в бокс и уезжает, система паркуется, ищет место, переезжает, поворачивает и потом сама отдает машину.

- Водитель может припарковать и вызвать машину из системы не только по карте или номеру на дисплее, но и с помощью специальной программы на смартфоне или телефонного звонка, и когда он подходит к боксу, его машина уже на месте .

- Современные роботы двигают автомобили с такой скоростью, что время ожидания может составлять меньше минуты.


Проект системы парковки в башне

Первым шагом и наиболее важным шагом в выполнении конкретных требований проекта является согласование с разработчиками и архитекторами при проектировании системы.Чтобы максимально использовать доступное пространство, мы предлагаем комплексное решение для парковки.


Следуя тенденциям в области парковки и внедряя новые технологии, а также принимая во внимание потребности клиентов, мы гарантируем разработку оптимального решения для каждой области применения парковки.


В зависимости от требований проекта наша команда специалистов проектирует парковочные системы, используя типовые решения или разрабатывая полностью адаптированный вариант, адаптированный к конкретным условиям данной парковки.


Автоматическая механизированная парковка – современный способ решить проблему нехватки парковочных мест.

Mutrade является профессиональным производителем парковочных систем и парковочных подъемников в Китае уже более 10 лет. Мы занимаемся разработкой, производством, продажей различных серий высококачественного парковочного оборудования.


Автоматизированные парковочные системы также являются современным и удобным способом решения многих проблем: нет места или хочется его минимизировать, ведь обычные пандусы занимают большую площадь; есть желание создать удобство для водителей, чтобы им не нужно было ходить по этажам, чтобы весь процесс происходил автоматически; есть двор, в котором хочется видеть только зелень, клумбы, детские площадки, а не припаркованные машины; просто спрячьте гараж с глаз долой.


Существует большое количество вариантов планировки механизированного гаража и зачастую только имея очень большой опыт можно выбрать оптимальный вариант, в нашей группе компаний, в отличии от многих других, есть опытные проектировщики, которые смогут подобрать то, что лучше для вас , умеют обустроить любые варианты парковочных систем максимально экономично и удобно.


Свяжитесь с Mutrade, чтобы ознакомиться с работой башенного паркинга, подробно изучить принципы, механизмы, получить ответы на интересующие вас вопросы по организации хранения, инженерных систем, доступа, управления обслуживанием.


Часто задаваемые вопросы

- В чем разница между парковкой Tower и парковкой Puzzle?

Система парковки башни - полностью автоматическая система парковки, а система головоломки - полуавтоматическая.

Башенный паркинг представляет собой механизированный паркинг, плоский, с проездом по центру.


Это самый распространенный тип механизированной парковочной системы, он может быть многоуровневым и идеально подходит для подземных и надземных гаражей, где необходимо увеличить количество парковочных мест по сравнению с обычным паркингом или не хватает места для организации проезда для автомобилей с водителем. В этом случае ширина проезда ограничена размерами автомобиля, парковочные места также меньше по размеру и больше.
